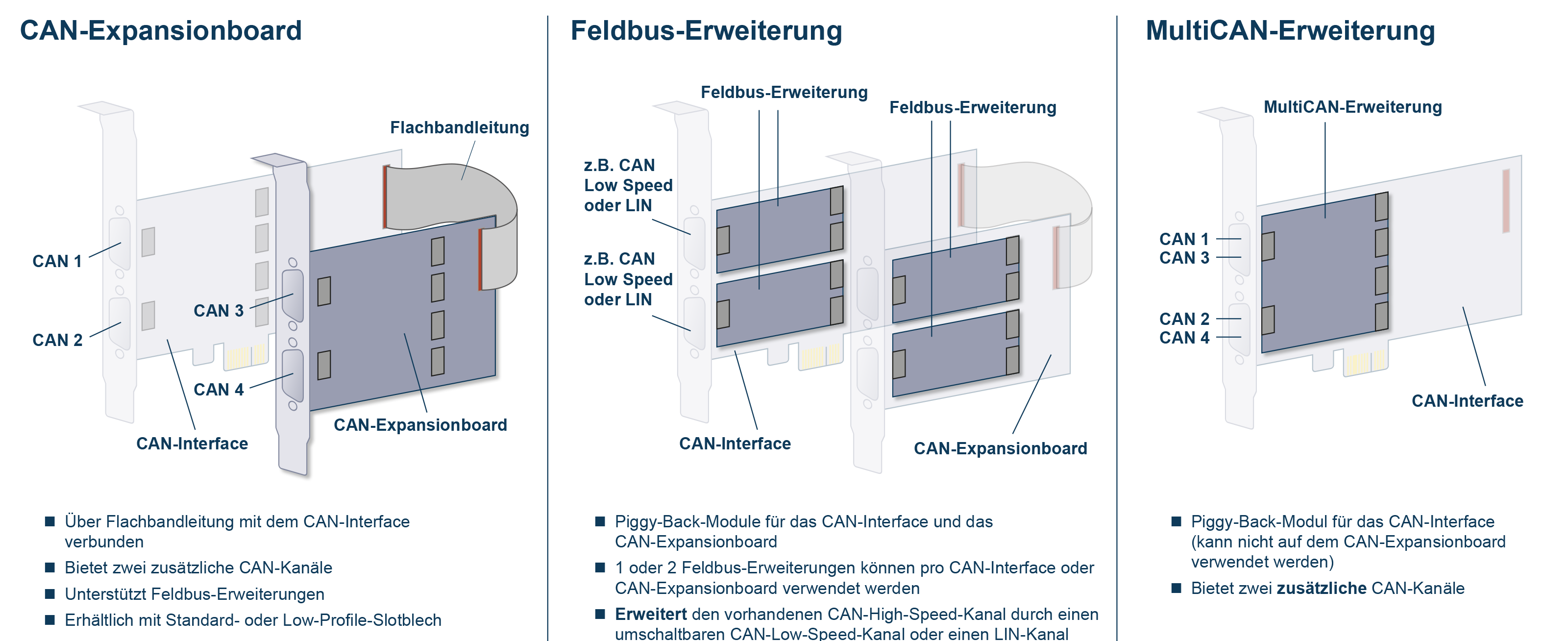

Dieser Artikel zeigt, welche Art von Erweiterungskarte und Piggyback-Modul von den verschiedenen PC-CAN-Schnittstellen unterstützt wird – in einer übersichtlichen Tabelle mit zusätzlichem Übersichtsbild.
Ixxat PC-CAN-Schnittstellen für PCI, PCIe und PMC.
Welche Feldbuserweiterung oder welches Piggyback kann ich auf meiner PC-CAN-Schnittstellenkarte verwenden?
Feldbuserweiterung
| Typ | Galv. Iso. | Bestellnummer |
| *CAN Low-Speed (ISO 11898-3) | yes | 1.01.0241.20001 |
| *LIN (ISO 9141), V Bat 8-48 V DC extern | yes | 1.01.0241.20014 |
| *CAN Low-Speed (ISO 11898-3) + LIN (ISO 9141) | yes | 1.01.0241.20100 |
| *CAN Low-Speed (ISO 11898-3) / LIN (ISO 9141) für PMC/XMC | yes | 1.01.0241.20200 |
Mögliche Kombinationen
| CAN-Kanäle | Bestellnummern | Optionale Feldbuserweiterung | Zusätzliche Informationen | |
| CAN-IB100/PCIe | ||||
| 1 | 1.01.0231.11000 | |||
| 1 | 1.01.0231.12001 | 1 x 1.01.0241.20001* | ||
| 2 | 1.01.0231.22001 | 1-2 x 1.01.0241.20001* | ||
| 4 | 1.01.0231.22001 + 1.01.0242.22000 Multi CAN Exp. |
Zwei CAN-Kanäle pro SUB-D9-Stecker | ||
| 4 | 1.01.0231.22001 + 1.01.0240.22103 CAN Exp. Board |
1-4 x 1.01.0241.20001* | Zwei Slotbleche erforderlich | |
| 1 | 1.01.0232.12001 | 1 x 1.01.0241.20001* | ||
| CAN-IB200/PCIe | ||||
| 1 | 1.01.0233.11000 | |||
| 1 | 1.01.0233.12001 | 1 x 1.01.0241.20001* or 1 x 1.01.0241.20014* or 1 x 1.01.0241.20100* |
||
| 2 | 1.01.0233.22001 | 1-2 x 1.01.0241.20001* or 1-2 x 1.01.0241.20014* or 1-2 x 1.01.0241.20100* |
||
| 4 | 1.01.0233.22001 + 1.01.0242.22000 Multi CAN Exp. |
Zwei CAN-Kanäle pro SUB-D9-Stecker | ||
| 4 | 1.01.0233.22001 + 1.01.0240.22103 CAN Exp. Board |
1-4 x 1.01.0241.20001* or 1-4 x 1.01.0241.20014* or 1-4 x 1.01.0241.20100* |
Zwei Slotbleche erforderlich | |
| CAN-IB500/PCIe | ||||
| 1 | 1.01.0231.12010 | 1 x 1.01.0241.20001* | ||
| CAN-IB600/PCIe | ||||
| 1 | 1.01.0233.12010 | 1 x 1.01.0241.20001* or 1 x 1.01.0241.20014* or 1 x 1.01.0241.20100* |
||
| 2 | 1.01.0233.22010 | 1-2 x 1.01.0241.20001* or 1-2 x 1.01.0241.20014* or 1-2 x 1.01.0241.20100* |
||
| CAN-IB300/PCI | ||||
| 1 | 1.01.0291.12001 | 1 x 1.01.0241.20001* | ||
| 2 | 1.01.0291.22001 | 1-2 x 1.01.0241.20001* | ||
| 4 | 1.01.0291.22001 + 1.01.0242.22000 Multi CAN Exp. |
Zwei CAN-Kanäle pro SUB-D9-Stecker | ||
| 4 | 1.01.0291.22001 + 1.01.0240.22103 CAN Exp. Board |
1-4 x 1.01.0241.20001* | Zwei Slotbleche erforderlich | |
| CAN-IB400/PCI | ||||
| 1 | 1.01.0293.12001 | 1 x 1.01.0241.20001* or 1 x 1.01.0241.20014* or 1 x 1.01.0241.20100* |
||
| 2 | 1.01.0293.22001 | 1-2 x 1.01.0241.20001* or 1-2 x 1.01.0241.20014* or 1-2 x 1.01.0241.20100* |
||
| 4 | 1.01.0293.22001 + 1.01.0242.22000 Multi CAN Exp. |
Zwei CAN-Kanäle pro SUB-D9-Stecker | ||
| 4 | 1.01.0293.22001 + 1.01.0240.22103 CAN Exp. Board |
1-4 x 1.01.0241.20001* or 1-4 x 1.01.0241.20014* or 1-4 x 1.01.0241.20100* |
Zwei Slotbleche erforderlich | |
| CAN-IB410/PMC | ||||
| 2 | 1.01.0314.22001 | 1-2 x 1.01.0241.20200* | ||
| 4 | 1.01.0314.22001 + 1.01.0242.22200 Multi CAN Exp. |
Zwei CAN-Kanäle pro SUB-D9-Stecker | ||
| CAN-IB810/PMC | ||||
| 2 | 1.01.0314.22011 | 1-2 x 1.01.0241.20200* | ||
